Hyundai 1.6 CRDi Motorschaden - Steuerkette, Ölverdünnung und Kosten
Ein kapitaler Motorschaden am Hyundai 1.6 CRDi (D4FB) geht im Wesentlichen auf vier Ursachen zurück. Am auffälligsten ist die gelängte Doppel-Steuerkette, die überspringen kann und sich vorher über Sekunden durch metallisches Rasseln beim Kaltstart ankündigt; solche Kettenschäden treten, wenn sie auftreten, meist zwischen 100.000 und 180.000 km auf. Dazu kommt die Ölverdünnung. Im reinen Kurzstreckenbetrieb bricht die DPF-Regeneration immer wieder ab, Diesel sammelt sich im Öl, der Öldruck fällt und die Lager laufen trocken.
Die beiden übrigen Ursachen führen über ein mit Metallspänen verseuchtes Common-Rail-System und bei den späten Dieseln über Fasern aus dem Ölpumpenantrieb, die das Ölsieb zusetzen und die Ölförderung drosseln. Ob sich eine Reparatur lohnt, hängt am konkreten Schaden. Eine komplette Steuerkette kostet rund 850 bis 1.500 Euro, ein Common-Rail-Totalschaden mit Injektoren und Hochdruckpumpe 3.000 bis 6.000 Euro und ein eingebauter Austauschmotor 3.000 bis 5.000 Euro.
Die vier Ursachen hinter dem 1.6-CRDi-Motorschaden
Von den vier Ursachen kündigen sich zwei am deutlichsten an, die gelängte Doppel-Steuerkette und die Ölverdünnung durch abgebrochene DPF-Regeneration. Beide haben weniger mit Materialpech zu tun als mit Verschleiß und Fahrprofil.

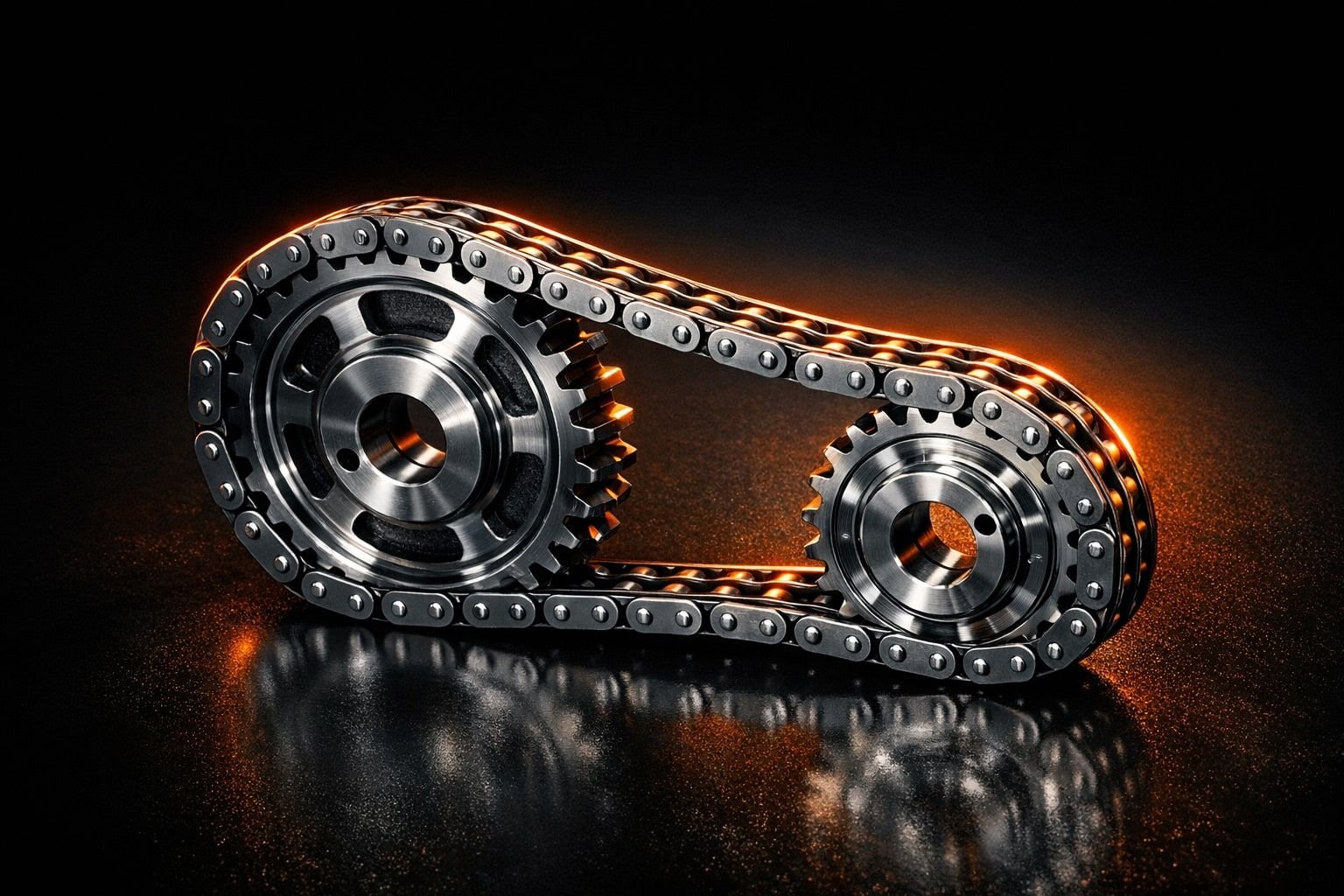

Die gelängte Doppel-Steuerkette als auffälligste Ursache
Der D4FB arbeitet mit zwei Steuerketten. Eine obere Kette treibt die Nockenwelle an, eine untere verbindet Kurbelwelle und Ölpumpe, beide laufen über je zwei Gleitschienen und werden über hydraulische Spanner auf Spannung gehalten. Mit den Kilometern längt sich die Kette, ihr Spanner fährt immer weiter aus und gleicht die Längung aus, bis die Reserve erschöpft ist. Überschreitet die Längung die Toleranz, springt die Kette über einen Zahn, die Steuerzeiten stimmen nicht mehr und im schlimmsten Fall treffen Ventile auf Kolben. Dann ist der Motor kapital hin.
Ab Werk ist für die Kette kein Wechselintervall vorgesehen, Hyundai deklariert sie als wartungsfrei. In der Praxis hat sich bei diesem Motor ein ungeschriebenes Intervall eingebürgert, Werkstätten raten je nach Fahrprofil zu einem Wechsel um 150.000 km. Kurzstreckenbetrieb und überzogene Ölwechsel beschleunigen die Längung spürbar.
Ölverdünnung durch abgebrochene DPF-Regeneration
Die zweite Ursache entsteht beim Fahren selbst. Füllt sich der Rußpartikelfilter, spritzt das Steuergerät zum Freibrennen zusätzlich Diesel ein, doch auf reiner Kurzstrecke wird der Motor oft nicht heiß genug und die Regeneration bricht ab, bevor sie durch ist. Der unverbrannte Diesel läuft an der Zylinderwand vorbei ins Öl, der Ölstand steigt statt zu sinken und die Schmierfähigkeit sinkt. Ab einem bestimmten Punkt fällt der Öldruck, die Gleitlager bekommen keinen tragenden Schmierfilm mehr und reißen auf. Bei reinem Kurzstreckenbetrieb beginnt das schon ab rund 60.000 km.
Common-Rail-Späne und Fasern aus dem Ölpumpenantrieb
Die beiden übrigen Ursachen liegen im Kraftstoff- und Ölkreislauf. Undichte Common-Rail-Injektoren und eine verschleißende Hochdruckpumpe können den Kraftstoffkreislauf mit Metallspänen verseuchen. Bei den späten 1.6-Dieseln der Baujahre 2018 bis 2020 kommt als vierte Ursache ein Faserproblem hinzu. Fasern aus dem Riemenantrieb der Ölpumpe lösen sich, setzen das Ölsieb zu und drosseln die Ölförderung. Für diesen Defekt gibt es zwei KBA-Rückrufe.
Woran du den Motorschaden am 1.6 CRDi früh erkennst
Steuerkette und Ölverdünnung kündigen sich beim 1.6 CRDi an, bevor der Motor steht, vorausgesetzt man deutet die Zeichen richtig. Entscheidend ist dabei weniger das einzelne Symptom als die Kombination und der Zeitpunkt.
Das wichtigste Warnsignal ist ein metallisches Rasseln direkt nach dem Kaltstart, das nach wenigen Sekunden verschwindet. Genau dann hat der Kettenspanner über Nacht Öldruck verloren und die gelängte Kette schlägt kurz, bis der Druck wieder steht. Solange das Geräusch nur kalt und nur ganz kurz auftritt, ist das ein Fall für eine gezielte Steuerketten-Diagnose, kein Grund zum sofortigen Abstellen. Kritisch wird es, wenn das Rasseln länger anhält, auch bei warmem Motor zu hören ist oder zusammen mit Ruckeln und einem Steuerzeiten-Fehler auftritt. Dann sollte der Motor nicht weiter belastet werden, weil die Kette kurz vor dem Überspringen stehen kann.
Auf dem Ölmessstab zeigt sich das zweite Signal. Steigt der Ölstand über die Voll-Markierung und riecht das Öl nach Diesel, obwohl niemand nachgefüllt hat, läuft die Ölverdünnung bereits. Wer dann nur nachmisst und weiterfährt, riskiert den Lagerschaden, denn mit jedem Kurzstreckenstart kommt mehr Diesel dazu. Geht zusätzlich die Öldruckwarnung an, gehört der Motor sofort abgestellt und abgeschleppt, weil die Lager in diesem Moment ohne tragenden Schmierfilm laufen.
Daneben melden sich kleinere Störungen, die zu denselben Ursachen gehören. Ruckeln bei Lastwechsel, spürbarer Leistungsverlust und ein plötzlicher Notlauf deuten oft auf Injektoren, Ladedruck oder einen zugesetzten Partikelfilter. Häufige oder immer wieder abgebrochene Regenerationsfahrten, schwarzer Qualm und ein gestiegener Verbrauch passen ins selbe Bild. Ein auffällig harter Druckpunkt am Bremspedal ist bei den späten Dieseln ein eigenes Warnzeichen, weil dort die Unterdruckversorgung am selben Antrieb hängt, an dem sich die Fasern lösen.
Welche Baujahre und Modelle der 1.6-CRDi-Motorschaden trifft
Den D4FB hat Hyundai von rund 2008 bis 2019 quer durch die Modellpalette verbaut, von i20 und i30 über ix20 und den frühen ix35 bis zu Tucson, Kona, Accent und Elantra. Unter den Hyundai-Motoren mit Motorschaden-Risiko ist er damit der am breitesten gestreute Diesel und genau diese Verbreitung macht die bekannten Schwachstellen so gut dokumentiert.
Weil der Motor aus dem Baukasten der Hyundai Motor Group stammt, sitzt er genauso in vielen Kia-Modellen, etwa im Cee'd, Sportage, Rio, Venga, Carens, Soul und Stonic. Für den Schaden macht das keinen Unterschied, Erfahrungen aus den Kia-Foren lassen sich eins zu eins übertragen.
Wichtig ist der Unterschied zum Nachfolger. Ab dem i30 der Baureihe PD und den übrigen 1.6-Dieseln ab 2017 steckt der Smartstream 1.6 CRDi mit dem Code D4FE unter der Haube, ein eigenständiger Motor mit Zahnriemen im Ölbad statt Steuerkette. Wer also einen i30 ab 2017 fährt, hat in aller Regel nicht den hier beschriebenen D4FB. Beim i30 trifft der Kettenschaden damit vor allem die Generationen FD und GD bis 2017.
Einen festen Kilometerstand für den Schaden gibt es nicht. Die meisten Kettenschäden tauchen zwischen 100.000 und 180.000 km auf, aber das ist eine grobe Einordnung und kein Stichtag. In den Hyundai-Foren reichen die Berichte von einem Kettenschaden bei rund 96.000 km bis zu Motoren, die mit der ersten Kette über 300.000 km gelaufen sind. Entscheidend ist weniger der Zähler als das Fahrprofil, denn die Ölverdünnung kann bei reiner Kurzstrecke schon ab etwa 60.000 km anfangen zu arbeiten, während ein überwiegend auf der Langstrecke bewegter D4FB sehr lange hält.
Der 1.6-CRDi-Motorschaden von innen
Im Röntgenblick liegt der Steuertrieb an der Stirnseite frei, zwei Ketten übereinander, geführt von schmalen Gleitschienen. Genau diese Enge erklärt, warum eine gelängte und schließlich überspringende Kette hier so schnell kapitalen Schaden anrichtet.
Was der 1.6-CRDi-Motorschaden kostet und wann sich die Reparatur lohnt
Was ein Motorschaden am 1.6 CRDi kostet, entscheidet sich daran, ob die Kette noch vor dem Sprung erwischt wird oder ob bereits Folgeschäden entstanden sind.
Kostenstufen vom Kettenwechsel bis zum Austauschmotor
Solange die Kette nur gelängt ist und noch nicht übergesprungen, bleibt es die mit Abstand günstigste Rechnung. Der komplette Satz aus Ketten, Spanner und Gleitschienen samt sechs bis zehn Stunden Arbeit liegt bei 850 bis 1.500 Euro. Dieser Weg lohnt sich bei einem fahrbereiten Fahrzeug fast immer, weil er den kapitalen Schaden abwendet, bevor er entsteht.
Teurer wird es im Kraftstoffsystem. Ein einzelner Injektor kostet 250 bis 500 Euro pro Stück, dazu kommt der Einbau. Hat eine verschlissene Hochdruckpumpe Metallspäne in Rail, Leitungen und Injektoren getrieben, hilft nur die komplette Sanierung samt Tankspülung für 3.000 bis 6.000 Euro. Ein defekter Turbolader schlägt mit 800 bis 2.000 Euro zu Buche, ein verklemmtes AGR-Ventil ab rund 450 Euro.
Bleibt nur der Austauschmotor, hängt der Preis stark an der Qualität. Ein gebrauchter Motor als Teil kostet 1.100 bis 2.300 Euro, ein überholtes Aggregat 2.500 bis 4.000 Euro, eingebaut landet man bei 3.000 bis 5.000 Euro. Damit ist ein eingebauter Austauschmotor oft günstiger als eine volle Common-Rail-Sanierung am alten Block, was ihn bei großem Folgeschaden zur klügeren Wahl macht.
Wann sich die Reparatur lohnt
Ob sich das lohnt, misst sich am Fahrzeugwert. Bei einem gepflegten i30 oder Tucson mit solidem Restwert trägt sich eine Steuerkette praktisch immer und auch ein Austauschmotor kann sinnvoll sein. Steht dagegen ein alter, hochlaufender Diesel mit mehreren Baustellen zugleich vor einer Common-Rail-Sanierung, übersteigt die Reparatur schnell den Wert des Autos und dann ist der Verkauf als Fahrzeug mit Motorschaden die ehrlichere Rechnung.
Kulanz, Rückruf und Recht beim 1.6-CRDi-Motorschaden
Wer am Ende die Rechnung trägt, hängt von der Garantie, der Rückruflage und dem Einzelfall ab.
Hyundai-Garantie und Kulanz
Hyundai gibt auf Neuwagen vom autorisierten Händler fünf Jahre Werksgarantie ohne Kilometerbegrenzung. Innerhalb dieser Frist werden Motorschäden in aller Regel übernommen, sofern die Serviceintervalle eingehalten wurden. Nach Ablauf der Garantie sieht es beim 1.6 CRDi dünner aus, eine Steuerkette wird dann meist nicht mehr auf Kulanz getauscht. Händler führen gern eine verspätete Inspektion als Ablehnungsgrund an, was rechtlich aber nur zieht, wenn der Schaden tatsächlich auf die versäumte Wartung zurückgeht. Einen reparablen Motor setzt Hyundai seit 2008 ohnehin eher instand, statt ihn komplett zu tauschen, auch im Kulanzfall.
KBA-Rückrufe bei den späten Dieseln
Zwei KBA-Rückrufe greifen bei den späten 1.6-Dieseln der Baujahre 2018 bis 2020 denselben Faserdefekt auf, nicht den klassischen D4FB mit Steuerkette. In beiden Fällen lösen sich Fasern vom Riemenantrieb der Ölpumpe, setzen das Ölsieb zu und drosseln die Ölförderung, was neben einem möglichen Motorschaden auch die Unterdruckversorgung für den Bremskraftverstärker ausfallen lässt - daher der harte Druckpunkt am Bremspedal als Vorzeichen. Der eine Rückruf läuft unter der KBA-Nummer 013043 (Herstellercode 21D036) und erfasst Hyundai i40 und Kona samt den Kia-Modellen Ceed, Optima und Stonic mit 1.6 Diesel. Der zweite trägt die KBA-Nummer 013459 (Herstellercode 21DC03) und gilt den i30-Dieseln der Bauzeit Oktober 2018 bis Juli 2020 (Tucson bis Oktober 2020); diese Aktion erfasste in Deutschland rund 5.865 Fahrzeuge. In beiden Fällen sieht die Abhilfe vor, das Metallsieb zu entfernen sowie die Tandempumpe zu prüfen und bei Schaden zu tauschen; die Kosten dafür trägt im Rahmen der Rückrufaktion der Hersteller. Ob die Aktion an deinem Fahrzeug noch offen ist, klärt eine Abfrage mit der Fahrgestellnummer beim Hersteller oder beim KBA.
Recht beim Gebrauchtkauf
Beim Gebrauchtkauf kann der Verkäufer in der Pflicht stehen. Das OLG Brandenburg hat in einem Gebrauchtwagenfall entschieden, dass eine Kettenlängung bei rund 120.000 km kein normaler alters- und gebrauchsbedingter Verschleiß ist, sondern ein Sachmangel, den der Käufer nicht hinnehmen muss; der Verkäufer wurde zur Rückabwicklung und Rückzahlung von rund 5.200 Euro verurteilt. Das ist eine Einzelfallentscheidung und kein Automatismus, wie eine solche Längung rechtlich zu bewerten ist, hängt vom Kaufvertrag, vom Kenntnisstand und vom jeweils aktuellen Stand der Rechtsprechung ab. Unabhängig davon muss eine Werkstatt bei erkanntem drohendem Motorschaden warnen. Verletzt sie diese Hinweispflicht, kann daraus eine Haftung entstehen.
Gebrauchten 1.6 CRDi ohne Motorschaden-Risiko kaufen
Vor dem Kauf eines gebrauchten 1.6 CRDi lassen sich beide Hauptschäden mit wenigen gezielten Prüfungen eingrenzen. Der wichtigste Handgriff ist der Kaltstart, denn ein warmgefahrener Motor verschweigt das Kettenrasseln.
- Motor eiskalt starten und auf metallisches Rasseln in den ersten Sekunden achten.
- Ölstand und Ölgeruch prüfen, ein Pegel über Maximum oder deutlicher Dieselgeruch spricht für Ölverdünnung.
- Nach dem Fahrprofil fragen, ein reines Kurzstreckenauto ist beim Diesel das größere Risiko als hohe Autobahnkilometer.
- Servicehistorie durchsehen, Ölwechsel sollten höchstens alle 15.000 km mit der vorgeschriebenen Ölspezifikation gemacht worden sein.
- Bei einem Diesel der Baujahre 2018 bis 2020 den Rückrufstatus (KBA 013043 oder 013459) über die Fahrgestellnummer prüfen.
- Auf der Probefahrt auf Ruckeln bei Lastwechsel, Notlauf, schwarzen Qualm und einen harten Bremsdruckpunkt achten.
Lässt der Verkäufer einen Blick auf lückenlose Ölwechsel-Belege zu, sagt das bei diesem Motor mehr als ein niedriger Kilometerstand.
So beugst du dem Motorschaden am 1.6 CRDi vor
Langlebig wird der 1.6 CRDi vor allem durch zwei Gewohnheiten, kurze Ölwechsel und viel Langstrecke.
Das Öl ist beim D4FB der wichtigste Hebel. Ein Wechsel spätestens alle 15.000 km mit der freigegebenen Spezifikation hält das Öl dünn genug, schützt die Gleitschienen der Kette vor vorzeitiger Längung und beugt dem Ölschlamm vor, der sonst das Ölsieb zusetzt. Wer das Intervall überzieht, arbeitet der Kettenlängung und der Ölverdünnung in die Hände.
Dazu braucht der Diesel regelmäßig lange Strecken. Nur wenn der Motor richtig heiß wird, läuft die DPF-Regeneration vollständig durch, der eingespritzte Diesel verbrennt wieder sauber und landet nicht im Öl. Fährst du überwiegend kurze Strecken, hilft es, bewusst ab und zu eine längere Fahrt einzulegen und eine begonnene Regeneration nicht mitten im Ort abzuwürgen.
Zwei Kontrollen kosten nichts und fangen den Schaden früh ab. Behalte den Ölstand im Auge, ein steigender Pegel ist das erste Zeichen der Ölverdünnung. Nimm außerdem ein metallisches Kaltstart-Rasseln ernst, statt es wegzuhören. So gewartet und überwiegend auf der Langstrecke bewegt, hält der 1.6 CRDi weit über die Laufleistung hinaus, bei der die vernachlässigten Exemplare längst die erste Kette brauchen.
